不銹鋼美標球閥Q41F的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。
美標球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。
設計標準
技術規范：美標
設計標準：API6D API608
結構長度：ASME B16.10
連接法蘭：ASME B16.5
試驗與檢驗：API6D API598
性能規范
公稱壓力：150,300,600LB
強度試驗：PT3.0,7.5,15MPa
密封試驗：2.2,5.5,11MPa
上密封試驗：2.2,5.5,11MPa
氣密封試驗：0.6MPa
閥門主體材料：WCB(C),CF8(P),CF3(PL),CF8M(R),CF3M(RL)
適用介質：水，蒸汽，油品，硝酸類，醋酸類
適用溫度：-29℃～180℃

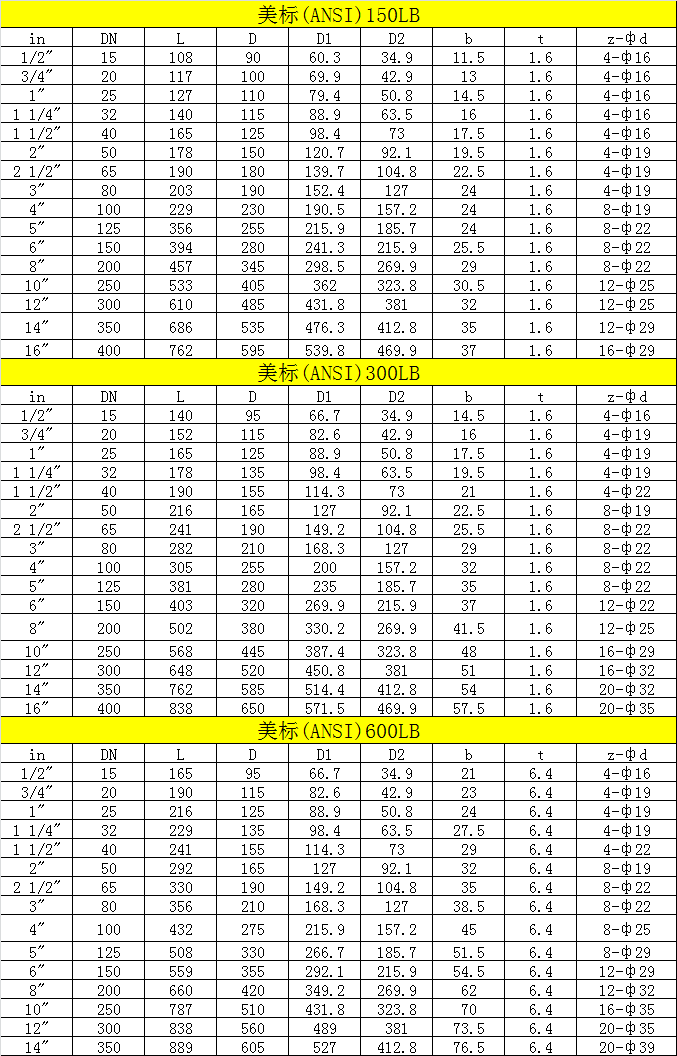

主要外形尺寸及連接尺寸：
